Maint: Safonol, neu wneud arferiad

Deunydd: Copr wedi'i addasu PTFE ynghyd â NBR, FKM, yn ôl yr angen

Mae sêl piston cylch Glyd yn perthyn i'r cylch sêl cyfun piston, ac mae hefyd yn un o'r morloi cyfun PTFE a ddefnyddir amlaf ar gyfer silindrau hydrolig ar hyn o bryd. Beth yw prif nodweddion y Cylch Glee? Beth yw'r paramedrau safonol ar gyfer gosod coil Glee? A beth yw meysydd cais GRADE Circle? Beth yw gofyniad garwedd wyneb sêl piston cylch glyd?

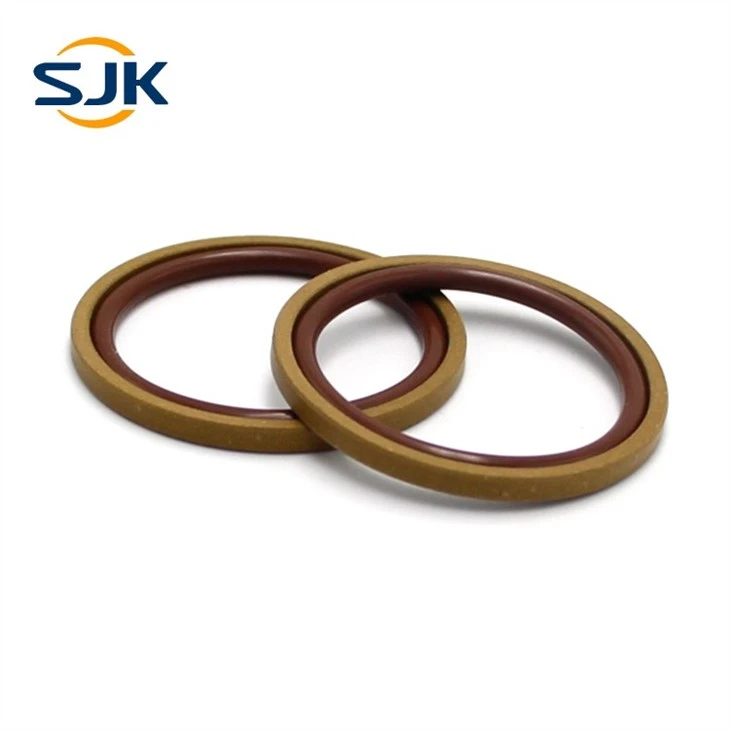

GLYD RING

Yn gyntaf oll, mae'r sêl piston cylch glyd yn cynnwys modrwy slip PTFE ac O-ring rwber, felly fe'i gelwir hefyd yn fodrwy sêl gyfun. Mae deunydd wyneb deinamig cylch glyd, sef y deunydd cylch slip allanol, yn cynnwys PTFE ac efydd, a gellir darparu gwahanol ddeunyddiau llenwi yn ôl gwahanol amgylcheddau cais.

Mae deunydd arwyneb statig y cylch glyd, hynny yw, yr O-ring fewnol, yn cael ei wneud yn gyffredinol o rwber nitrile NBR. Wrth gwrs, gellir darparu O-rings o wahanol ddeunyddiau, megis rwber fflworin O-rings, hefyd yn ôl gwahanol amgylcheddau gwaith.

Prif nodweddion sêl piston cylch glyd:

1. Mae sêl ddeinamig yn sicrhau perfformiad ffrithiant isel rhagorol a chyflymder uchel. Mae ei wrthwynebiad cemegol yn well na'r holl ddeunyddiau thermoplastig ac elastig eraill, ac mae'n gydnaws â bron pob deunydd hylif. Mae'r ffos ochr yn sicrhau bod llwyth pwysau'r O-ring yn cael ei gryfhau o dan unrhyw amodau gwaith.

2. Mae'r elfen O-ring statig ar y tu mewn yn cael ei nodweddu gan anffurfiad parhaol isel.

3. Dim tueddiad symudiad slip ffon.

4. Strwythur arbed gofod a dyluniad rhigol syml.

5. Cydweddoldeb uchel, bron yn gydnaws â'r holl hylifau (pan ddewisir y deunydd O-ring yn gywir)

6. uchel ymwrthedd allwthio.

7. ardderchog ymwrthedd tymheredd uchel.

Meysydd cais amgylcheddol cymwys sêl cylch glyd:

Pwysau:Llai na neu'n hafal i600 bar

Cyflymder:Llai na neu'n hafal i 15m/s

Tymheredd: - 30gradd- ynghyd â 130gradd(gyda NBR O-ring)

-30 gradd- ynghyd â 200gradd(gyda rwber fflworin FKM O-ring)

Hylif: cydnawsedd uchel, bron yn gydnaws â'r holl gyfryngau hylif (rhaid dewis y deunydd O-ring cywir)

Gofynion ar gyfer garwedd arwyneb sêl piston cylch glyd:

Arwyneb statig: RaLlai na neu'n hafal i0.3μm RtLlai na neu'n hafal i2.5μm

Arwyneb deinamig: RaLlai na neu'n hafal i1.6μm RtLlai na neu'n hafal i6.3μm

Dimensiwn bwlch sêl cylch glyd:

Dimensiwn bwlch o coil glyd

Mae'r dimensiwn bwlch uchaf (mm) yn ymddangos ar yr ochr heb bwysau yn ystod y llawdriniaeth

L	100 BAR	200 BAR	400 BAR
2.2	0.60	0.40	0.30
3.2	0.80	0.50	0.30
4.2	0.80	0.50	0.40
6.3	1.00	0.60	0.40
8.1	1.20	0.70	0.50
9.5	1.40	1.00	0.60
13.8	2.00	1.40	1.20
>400 bar→ g_max = H8/f8
